1、綜合布線系統

1.1 水平子系統，線纜用量計算方法：

電纜平均長度=（最遠信息點水平距離+最近信息點水平距離）/2+2H（H－樓層高） 實際電纜平均長度=電纜平均長度×1.1+(端接容限，通常取6)

每箱線纜布線根數=每箱電纜長度/實際電纜平均長度

電纜需要箱數=信息點總數/每箱線纜布線根數

注：最遠、最近信息點水平距離是從樓層配線間（IDF）到信息點的水平實際距離，包含水平實際路由的距離，若是多層設置一個IDF則還應包含相應樓層高度。上面的“電纜平均長度”計算公式適應一層或三層設置一個樓層配線間（IDF）的情形。

1.2 主干子系統，銅線纜用量計算方法：

電纜平均長度 =（最遠IDF距離+最近IDF距離）/2

實際電纜平均長度 = 電纜平均長度×1.1+(端接容限，通常取6)

每軸線纜布線根數 = 每軸電纜長度/實際電纜平均長度

電纜需要軸數 = IDF的總數/每箱線纜布線根數

注：最遠、最近IDF距離是從樓層配線間（IDF）到網中心主配線架（MDF）的實際距離，主要取決于樓層高度和弱電井到設備間（MDF）的水平距離。

大對數電纜對數按照1：2（即1個語音點配置2對雙絞線）計算，并分別選擇25/50對電纜進行合理設計。100對大對數電纜一般不要選擇，因施工較困難。

1.3 主干子系統，光纜用量計算方法：

光纜平均長度=（最遠IDF距離+最近IDF距離）/2

實際光纜平均長度=光纜平均長度×1.1+(端接容限，通常取6)

光纜需要總量=IDF的總數×實際光纜平均長度

注：最遠、最近IDF距離是從樓層配線間（IDF）到網中心主配線架（MDF）的實際距離，主要取決于樓層高度和弱電井到MDF的水平距離。

光纖芯數、單模、多模的選擇若招標文件有明確的要求，則按要求設計，通用的選擇是6芯多模光纜。

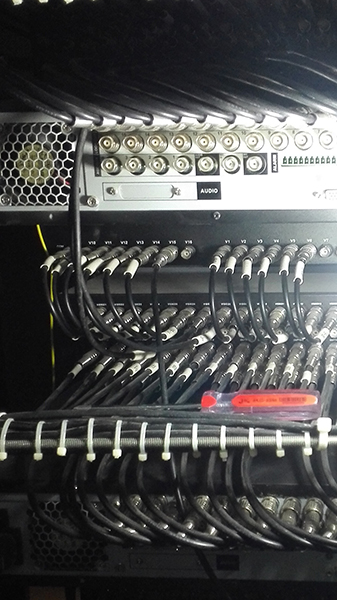

2、有線電視系統

2.1 星型布線計算法：

此方法定義為：所有的樓層分支分配器集中在弱電間內，從每個用戶終端（插座）獨立敷設一根射頻電纜到相應的弱電間與分支分配器聯接。

水平部分電纜（通常為RG6），線纜用量計算方法：

電纜平均長度=（最遠用戶終端水平距離+最近用戶終端水平距離）/2+2H（H——樓層高度）

實際電纜平均長度=電纜平均長度×1.1+(端接容限，通常取3)

電纜需要總數=用戶終端總數x實際電纜平均長度 (米)

注：最遠、最近用戶終端水平距離是從樓層分配箱到最遠、最近終端用戶插座的實際距離，包含水平實際路由的距離，若是多層設置一個樓層分配箱則還應包含相應樓層高度。

主干電纜（通常為RG11/RG9），線纜用量計算方法：

電纜平均長度=（最遠樓層分配箱距離+最近樓層分配箱距離）/2

實際電纜平均長度=電纜平均長度×1.1+(端接容限，通常取6)

電纜需要總數=樓層分配間總數x實際電纜平均長度 (米)

注：最遠、最近樓層分配箱距離是從樓層分配箱到衛星或有線電視中心機房（或延續放大器）的實際距離，主要取決于樓層高度和弱電井到有線電視中心機房的水平距離。

2.2 分支器串接布線計算法：

分支器串接法布線通常分為進戶線纜、水平線纜、主干（垂直）線纜三部分。

A、進戶部分電纜：（通常為RG6規格），線纜用量計算方法：

電纜平均長度=（最遠用戶終端距離+最近用戶終端距離）/2

實際電纜平均長度=電纜平均長度×1.1+(端接容限，通常取3)

電纜需要總數=用戶終端總數x實際電纜平均長度 (米)

注：最遠、最近用戶終端距離是從分支器到最近的一個終端用戶插座、最遠的一個用戶終端的實際距離。

B、水平部分分支電纜（通常為RG11），線纜用量計算方法：

電纜平均長度=（最遠分支器/終端電阻距離+最近分支器/終端電阻距離）/2

實際電纜平均長度=電纜平均長度×1.1+(端接容限，通常取6)

電纜需要總數=水平電纜總根數x實際電纜平均長度 (米)

注：最遠、最近分支器距離是從樓層分配間的分配器箱到最遠、最近分支器的實際距離，包含水平實際路由的距離，若是多層共享一個樓層分配器則還應包含相應樓層高度。

C、主干電纜（通常為RG12或RG11），線纜用量計算方法：

電纜平均長度=（最遠樓層分配箱距離+最近樓層分配箱距離）/2

實際電纜平均長度=電纜平均長度×1.1+(端接容限，通常取6)

電纜需要總數=樓層分配箱總數x實際電纜平均長度 (米)

注：最遠、最近樓層分配箱距離是從樓層分配箱到衛星或有線電視機房的實際距離，主要取決于樓層高度和弱電井到衛星或有線電視機房的水平距離。
