光纖的色譜順序
目前，光纜內的光纖和光纖套管的顏色一般采用全色譜識別，在不影響識別的情況下允許使用本色。
一、套管色譜與套管內光纖色譜
一般地，光纜內的套管色譜排列和套管內光纖的色譜排列情況如下所示：
1、松套管中光纖的色譜排列（國際光纖色譜）
|
光纖號 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
顏色 |
藍 |
橙 |
綠 |
棕 |
灰 |
白 |
紅 |
黑 |
黃 |
紫 |
粉紅 |
青 |
注意
a、松套管中光纖不足12芯時，色譜從1號起連續取用。
b、標準色譜中，6號白色可以用自然色代替，稱為標準色譜W。
c、可按照客戶要求的色譜生產。
2、層絞式光纜中松套管色譜排列
領示色譜
|
套管號 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
顏色 |
紅 |
綠 |
本 |
本 |
本 |
本 |
本 |
本 |
本 |
本 |
本 |
本 |
a、領示色譜纜芯里含有填充繩時，填充繩緊靠紅靠排列，有特殊要求除外。
b、領示色譜纜芯里只有一根套管時，該套管一般為綠色，有特殊要求除外。
全色譜
|
套管號 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
顏色 |
藍 |
橙 |
綠 |
棕 |
灰 |
白 |
紅 |
黑 |
黃 |
紫 |
粉紅 |
青 |
二、光纖帶色譜標識
BELLCORE的國標纖芯順序?yàn)?/span>:
藍、橙、綠、棕、灰、白、紅、黑、黃、紫、粉紅、青；（橙也稱為桔）
色標要符合孟塞爾色標，這也是全球最全面執行的色標排列.
國標全色譜：藍、橙、綠、棕、白、紅、黑、黃、紫、粉紅、青。松套管序和這一樣。
三、光纜線序色譜排列光纖色譜
光纜線序色譜排列光纖色譜1# -12#一般是藍、桔、綠、棕、灰、白、紅、黑、黃、紫、粉紅、淺綠。 如果光纜小于12D，用一根束管就可裝下，也叫中心束管式；
如果光纜需要光纖大于12D ，就必須用到二根以上的束管，起始束管一般為紅色，其次是綠色，接下來按順序是白 1、白2 、白 3... ，
如果是144D就用 12 根束管，每根束管12D，這種光纜由于是多根束管絞在一起做成的，也叫層絞式光纜。
當然有的廠家還用帶狀光纖，12根光纖并成一排作為一組，色譜排列一樣。

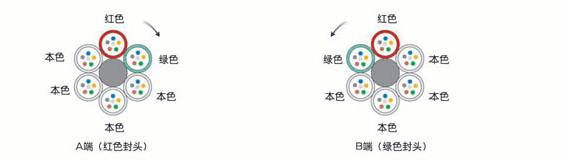

應該是紅頭綠尾，先內后外，先熔大芯數，后熔小芯數 ........
目前國內的光纖束狀光纖只能做到288芯，一般生產廠家的排列順序是從能層向外層數。再大芯數只能是帶狀的了。
國標纖芯順序?yàn)椋?/span>藍、橙、綠、棕、灰、白、紅、黑、黃、紫、粉紅、青、本色；松套管序?yàn)椋杭t起白止。
